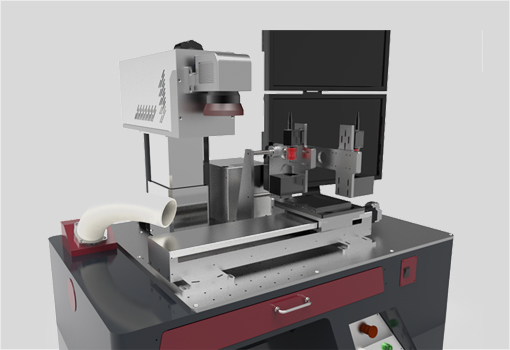

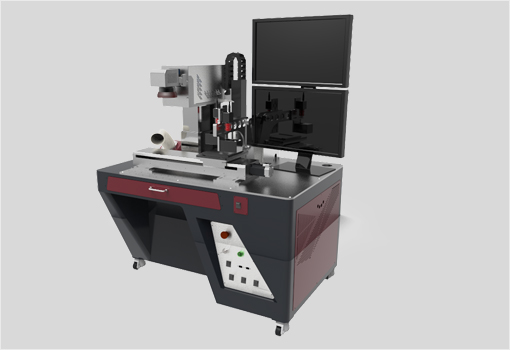

머신 비전 마킹 시스템 FA system
레이저 스캐너를 활용한 마이크로 단위의 정밀한 작업은 육안으로 보고 작업하는 것은 불가능합니다.
따라서 마이크로 단위의 정밀성을 요구하는 레이저 작업에는 반드시 머신비전 장치가 필요합니다.
당사는 이러한 요구에 완벽히 대응할 수 있는 머신 비전 마킹 시스템을 개발 하였습니다.
카메라 1대 또는 2대를 제어하여 가공물의 위치가 변하여도 원하는 곳에 정확히 작업할 수 있도록
제어
시스템을 구성하였습니다.
자동화 라인에 적용하여 양산이 가능한 시스템이며 사용 방법 및 운용이 편리합니다.
이레이저의 모든 제품은 사용자의 요구와 작업 환경에 따라 맞춤 제작이 가능합니다.Specification
- 비전 카메라50만~200만 화소 흑백 or 칼라 카메라
- 조명동축 조명 or side 조명
- 정렬 스테이지단축 / X,Y,Z,R 비전 정렬용 스테이지
- 드라이브 시스템Liner Mortor or Air bearing Stage
- 비전 컨트롤카메라 및 조명 전용 컨트롤 및 연산 제어 컨트롤
- 스케너/레이저 컨트롤RTC4 or RTC5 기반 컨트롤
- 통합 프로그램레이저+스케너+비전 통합 전용 프로 그램
- 지원 컴퓨터 운영체제windows 7 이상
- 전원 공급단상 220V 60Hz 2200W
Function
- 다양한 머신 비전 적용위치, 얼라인 등의 여러 기능을 적용할 수 있습니다.
- 다양한 레이저 적용1064nm, 355nm, 532nm 등 다양한 파장대 레이저 적용 가능
- 정밀도 차등 적용정밀도 및 특성에 따라 다양한 정렬 스테이지 적용
- 다중 언어 지원영어,일본어,독일어,중국어 등 다중 언어 지원
- 편리한 비전 정렬자동화라인 등에 적합한 기구부 설계로 비전 정렬이 편리함
- 통합 프로그램 개발RTC기반의 레이저, 스캐너, 비전 컨트롤 통합 프로그램 적용
- Customizing 가능사용자의 요구에 따른 장비 개조 가능 (자동화 기기)
- 1년간 Warranty 제공당사의 표준 품질 보증 기간 입니다.
- 운용 Nowhow 교육전문가가 고객에 맞는 맞춤 교육 실시
동영상
장비의 특징
-

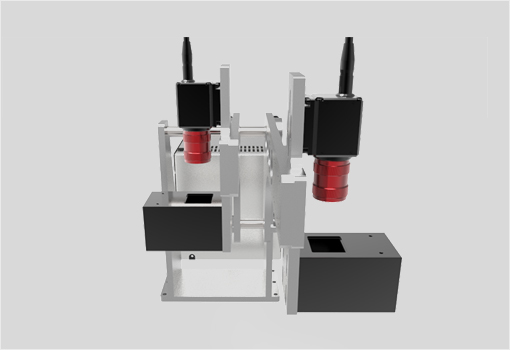

고해상도 카메라 적용
50만 화소에서 200만화소까지 고해상도
카메라를 1개 또는 2개 이상을 적용하여
원하는 머신비전 기능을 수행할 수 있음 -

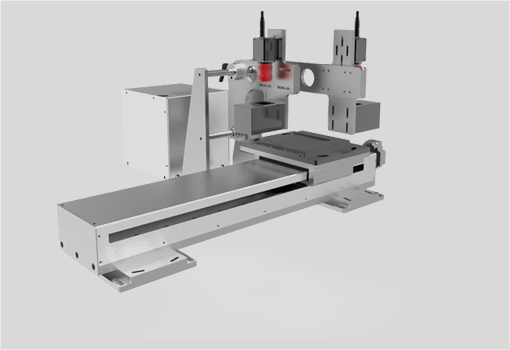

정밀 스테이지 적용
정렬 오차를 줄이기 위하여 리니어 모터를
적용하였으며 공차를 최소화 하기 위하여
광학 테이블+정반+에어베어링 스테이지를
적용할 수 있습니다. -
통합 프로그램 적용
레이저와 스캐너, 비전을 통합적으로
컨트롤할 수 있는 프로그램을 자체 개발 하였습니다.
(RTC4 또는 RTC5 기반) -
각종 기기에 적용 가능
자동화 기기 또는 단독 장비에 모두 적용
가능하며 기구부와 머신비전이 정확히
작동 할 수 있도록 설계가 가능합니다.
