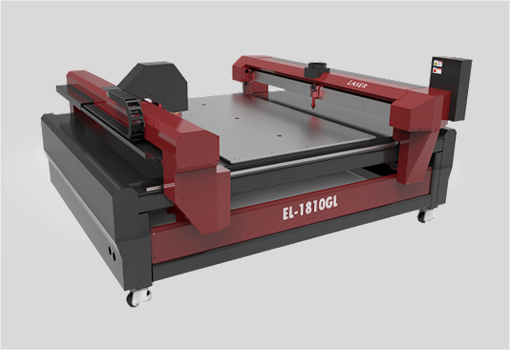

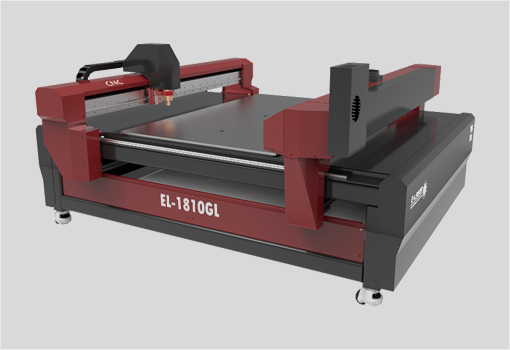

EL-1810GL Laser+CNC

EL-1810 GL은 하나의 베드에 laser, CNC가공을 모두 할 수 있도록 특수 설계된 이레이저만의
특별한 장비입니다.

슈퍼 3*6 사이즈를 대응하는 넓은 가공영역(1800x1000)을 가지고 있으며 허니컴테이블(레이저)
진공판작업대(CNC) 를 기본으로 장착하여 작업이 편리합니다. 고성능 AC Servo 모터를 기본으로 채택
하였으며 고정밀 볼스크류구동 시스템을 적용하여 작업안정성과 가공속도를 극대화하였습니다.

통합 컨트롤 타워를 이용하여 사용자편의를 극대화하였고 베드열처리및 정밀가공공정으로 내구성을
보장합니다. CNC 스핀들은 가공 소재 및 작업 속도에 따라 다양하게 적용할 수 있으며 레이저는 다양한
발진기(150W~250W)를 선택 할 수 있습니다.

이레이저의 모든 제품은 사용자의 요구와 작업 환경에 따라 맞춤 제작이 가능합니다.

견적 문의하기

Specification

  • 가공 범위1800 x 1000mm
  • 최대 가공속도60000mm/s
  • 레이저 typeCO2 Laser DC 유리관 / RF metal type 선택
  • 레이저 출력DC TYPE : 80W~180W / RF : 30W~250W 까지 선택
  • 스핀들 type5.5Kw / 6000~18000rpm / 공냉식
  • 콜렛ER-25
  • CAM 프로그램E-Laser Cut 8.0 / 국산 CNC CAM 프로그램
  • 데이터 입력 방식USB 인터페이스 직결, USB 메모리, PCI
  • 데이터 명령어G code, HPGL, 내부전용언어
  • 지원 컴퓨터운영체제Windows XP 이상 Windows10 까지
  • 드라이브 시스템Servo + Ballscrew system
  • 이송 방식볼스크류 이송 방식
  • 전원 공급3상 380V 60Hz

Function

  • Twin 겐트리 구조2개의 겐트리 구조로 각 작업 간에 간섭과 오염을 방지
  • 정밀 모터 적용고품질의 정밀 AC Servo 모터 적용
  • 컨트롤 타워 적용컨트롤타워에서 레이저와 CNC통합 제어 가능
  • 다중언어 지원 컨트롤러영어,일본어,독일어,중국어 등 다중 언어 지원
  • CNC 국산 컨트롤러 적용국산 컨트롤러 적용으로 편리하고 정밀한 컨트롤 가능
  • 편리한 레이저 Focus 정렬초점 도구를 사용하여 빠르고 쉽게 초점 정렬이 가능함
  • W.A.B.E. 레이저 광학 적용특허 받은 광학기술로 고품질의 빔을 만들어 내는 기술적용
  • Ballscrew 이송방식내구성 있는 볼스크류 방식으로 안정적 가공 품질 제공
  • 다양한 레이저 사용 가능다양한 종류의 레이저 적용 가능한 구조 설계
  • 다양한 스핀들 사용 가능작업 특성에 맞는 다양한 스핀들 선택 가능
  • Customizing 가능사용자의 요구에 따른 장비 개조 가능
  • 1년간 Warranty 제공당사의 표준 품질 보증 기간 입니다.
  • 운용 Nowhow 교육전문가가 고객에 맞는 맞춤 교육 실시

동영상

장비의 특징

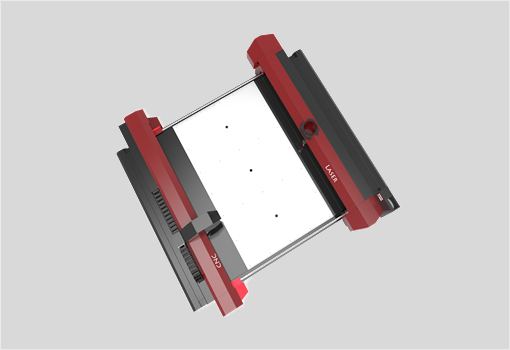

  • Twin 겐트리구조

    2개의 겐트리 구조로 각각 겐트리에
    레이저와 스핀들을 장착하여 서로 간섭과
    오염없이 작업 가능

  • 통합 컨트롤 타워

    레이저와 CNC를 제어할 수 있는 통합 컨트롤
    타워를 적용하여 작업자의 편의성을 높였으며
    각 작업간의 스위칭도 편리하게 가능합니다.

  • 고정밀 볼스크류 적용

    고정밀 볼스크류를 사용합니다.
    정밀하게 가공된 볼스크류는 리스 오차를
    최소화하고 과부하 변위오차를 최소화 합니다.

  • AC Servo Motor 적용

    고품질의 정밀 모터를 사용하여
    정밀한 가공이 가능합니다

Option

  • 다양한 스핀들 적용 가능

    토크별, RPM별, 출력별로 작업의 특성에
    맞는 스핀들을 선택할 수 있습니다.

  • 다양한 레이저 적용 가능

    기본으로 DC type 유리관 레이저를 적용하여
    경제적인 장비를 구성하였으며 필요에 따라
    CO2 레이저를 기반으로 하는 다양한
    레이저를 적용할 수 있습니다.

  • Vision 돔보 커팅

    CCD 카메라를 적용하여 돔보 마크를 통해
    이미지를 인식하게하여 커팅 작업을
    수행할 수 있는 장치입니다.
    옵션으로 선택 가능합니다.

  • W.A.B.E. 기술 적용

    특허 받은 레이저 광학 기술을 적용빔의
    크기를 획기적으로 줄여 정밀한 가공을
    보장 합니다.
    옵션으로 선택 가능합니다.

재료 가공 샘플

  • 직물 및 가죽

  • 유리

  • 금속

  • 목재 및 천연재료

  • 석재

  • 종이

  • 플라스틱
