Vision 돔보 커팅 Module FA system

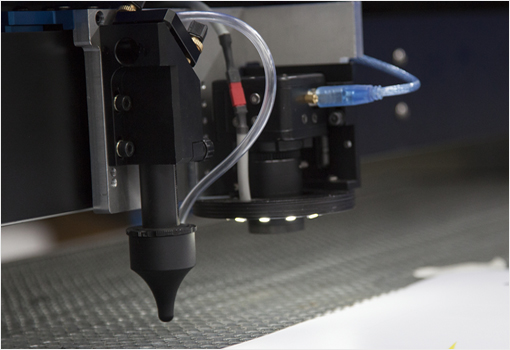

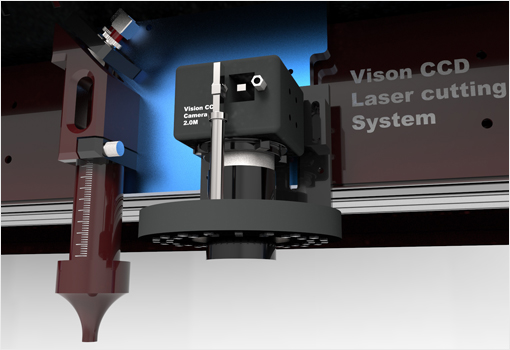

레이저 장비 또는 CNC장비에 Vision CCD 카메라를 장착, 외곽 기준 표시를 인식하고 커팅라인을 자동으로 인식하여 커팅하는 장비 옵션입니다.
돔보마크만 인쇄시 함께 인쇄하면 카메라가 마크를 자동으로 인식합니다.
인식시 각도 틀어짐, 접착시 이미지 늘어짐 등 원래 데이터와 다르게 인쇄와 접착과정에서 생긴 왜곡을 감지하여 자동으로 커팅가공 라인을 보정합니다.
이레이저의 레이저 장비에 옵션으로 장착 할 수 있습니다. EL-1390LKM / EL-1290LK / EL-7040LK / EL-1810LK /CNC 등 양산 장비 뿐만 아니라 고객의 요구에 따라 원하는 형태로 장착이 가능합니다.
Specification
- Vision 카메라1.3/3.0/5.0 maga pixels Monochrome / Color Camera
- 랜즈기본 8mm 랜즈
- 제어 보드Vision 전용 PCI or USB
- CAM 프로그램전용 프로그램
- 작동 온도0~50℃
- 당사 적용 장비양산 장비 (EL-7040/1290/1810/1390/CNC 등)
동영상
작업순서
-
1.출력물에 돔보마크를 추가후 인쇄후 접착
-
2.프로그램을 실행하고 첫 돔보 마크근처를 인식
-
3.Vision 카메라 나머지 돔보 마크 자동인식
-
4.자동으로 컷데이터 보정후 레이저 커팅
-
5.가공물 커팅 완료
