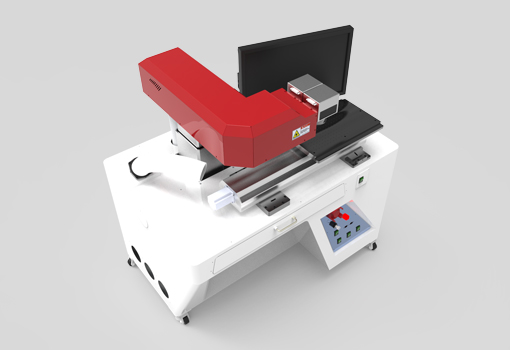

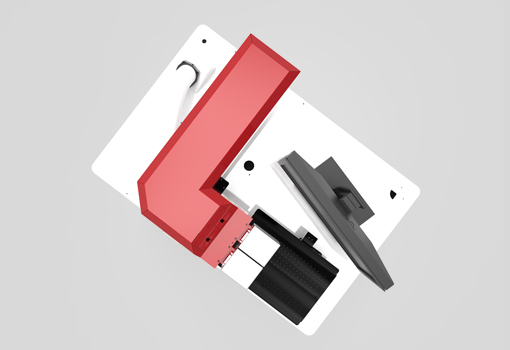

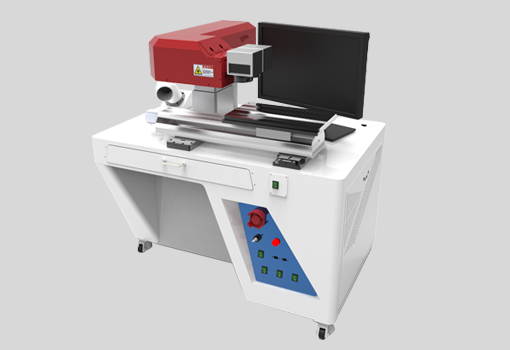

스프링 정밀 커팅기 Custom Order Product
2개의 정밀 스캐너 동시 가공으로 가공 속도가 탁월하며 단축 스테이지 운영으로 가공영역을
확대 할 수 있습니다.
1um 이하의 정밀도로 제어가 가능하고, 진공 베드가 장착 되어 있어서 소재의 고정이 용이합니다.
또한 옵션으로 동축 비젼 장착시 정밀도의 추가 상승이 가능합니다.
소재의 로딩 / 언로딩을 제외한 나머지 공정은 완전 자동화된 장비입니다.
(옵션으로 전공정 자동화가능)
Specification
- 가공 범위210 x 480mm (변경가능)
- 레이저 typeFiber Laser Mopa type
- 레이저 파장1064~1070nm
- 레이저 출력20W
- 반복 정밀도0.5um
- 냉각 방식공냉식 (기본)
- 지원 컴퓨터운영체제Windows 10 32bit
- CAM program자체 개발 레이저 프로그램 + PLC 프로그램
- 최대 마킹 속도2500mm/s (기본)
Function
- 자동화 장비자동화 라인의 핵심 레이저 장비
- 2개 정밀 스케너 적용고품질의 정밀스케너 2개 적용
- 정밀 단축 스테이지위치 정렬을 위한 정밀 스테이지 적용
- 다중 언어 지원영어,일본어,독일어,중국어 등 다중 언어 지원
- 편리한 Focus 정열정밀 제어 가능한 Z축 리프트 적용
- 다양한 레이저 사용다양한 종류의 레이저 소스 채용 가능한 구조 설계
- Customizing 가능사용자의 요구에 따른 장비 개조 가능
- 1년간 Warranty 제공당사의 표준 품질 보증 기간 입니다.
- 운용 Nowhow 교육전문가가 고객에 맞는 맞춤 교육 실시
동영상
장비의 특징
-

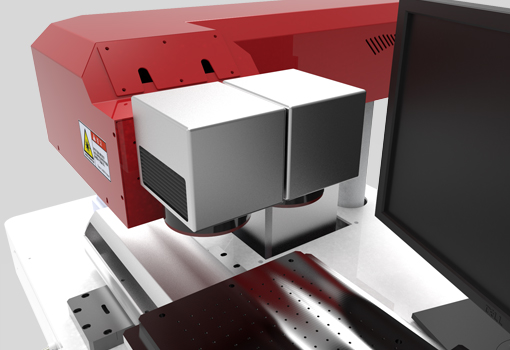

Twin Scanner 적용
2개의 정밀 스캐너를 병렬로 배치하여 가공영역을
늘임과 동시에 효율성을 증대하였습니다. -
정밀 스테이지 적용
공차를 최소화한 스테이지를 적용하여
가공 엣지가 겹치지않게 가공이 가능합니다. -
정밀 Focus 제어 Lfit
레이저의 Focus를 정밀하게 맞추기 위하여
Z축 정밀 Lift를 적용하였습니다. -
Fiber Laser MOPA type 적용
구리 박판을 절단하기 위한 1064nm 파장의
MOPA type Fiber Laser를 적용하여 가공성을
증대 하였습니다.
