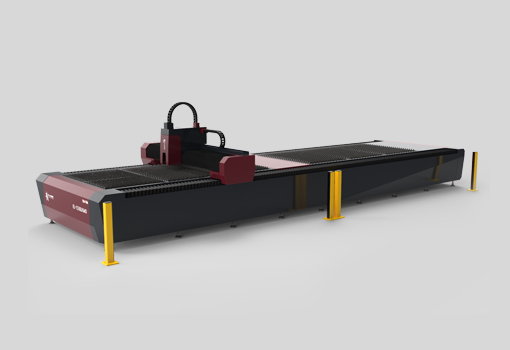

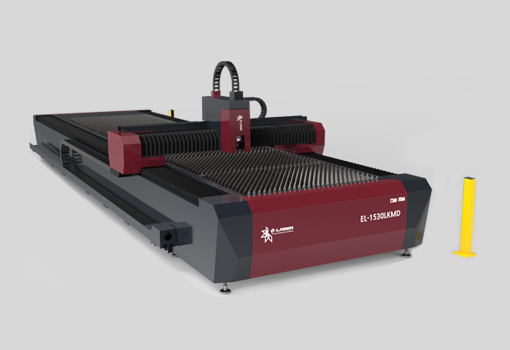

EL-1530LKMD Fiber

EL-1530LKMD는 금속 가공전용으로 제작된 장비이며 최대가공영역은 1500*6000(mm)을 만족합니다.
일반적인 Exchange table방식의 테이블 교환시간, 유지관리 문제 등을 합리적으로 개선한 장비입니다.

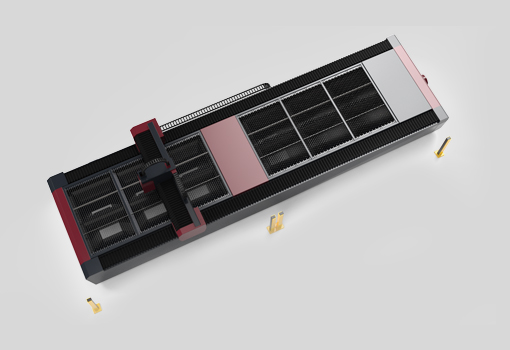

최대가공범위 1500* 6000(mm)을 2분할하여 1500*3000(mm)규격자재 2장을 작업테이블의 교환없이 순차적으로 가공이 가능하며, 최대가공영역이 1500*6000(mm)에 달하기 때문에 롤형태등 비규격자재의 작업에도 원활한 대응이 가능합니다.

자재 로딩/언로딩시 안정성을 확보하기 위하여 독립된 구조의 프레임을 채택하였고, 순차 가공시 레이저헤드의 작업외 영역이동방지 장치를 포함하여, 작업자의 안전성확보를 위해 3중 안전장치를 구현하였습니다.

이레이저의 모든 제품은 사용자의 요구와 작업 환경에 따라 맞춤 제작이 가능합니다.

카다로그 다운로드

견적 문의하기

Specification

  • 가공 범위1530 x 6000mm
  • 최대 이송 속도120m/min
  • 최대 절단 속도60000mm/min
  • 위치 정밀도±0.1mm/3,000mm
  • 반복 정밀도±0.03mm
  • CAM programcypcut(기본), Lantek, actcut (option)
  • 데이터 입력방식USB 인터페이스 직결, USB 메모리
  • 지원 컴퓨터운영체제Windows 7 이상 Windows10 까지
  • Fiber Laser1064nm, Fiber Laser
  • 드라이브 시스템Rack&pinion+servo motor system(기본)
  • 전원 공급3상 380V 60Hz

Cutting Capacity (mm)

레이저 출력 Mild steel Stainless Aluminium Brass
700W 7.4 3 2 2
1KW 12 6 6 5
2KW 19.3 8 8.5 7
3KW 20 11.3 12 10.5
4KW 25 16 16 12

동영상

장비의 특징

  • 고강성 Frame적용

    고강성 Main Frame을 적용하여 진동을 최소화
    하였으며 3000도 이상의 열처리 과정을 거쳐
    뒤틀림을 최소화 하였습니다.

  • 뛰어난 절단 성능

    CO2 레이저 대비 월등한 절단 성능과
    절단 속도를 자랑합니다.
    또한 Fiber laser는 수명이 10만 시간에 달하여
    유지 보수 비용도 매우 저렴합니다.

  • 고반사 비철 금속 가공 가능

    특허받은 Fiber laser기술로 금속에서 반사되는
    반사광을 원천적으로 차단하여 레이저를
    손상시키지 않고 구리, 알루미늄, 금 ,은, 황동 등의
    기존 Fiber laser로 가공하지 못했던 고반사 금속도
    안전하게 가공이 가능합니다.

  • Laser Gas Ragulator 적용

    전용 가스 레귤레이터를 적용하여 정확한 절단
    가스 압력 조절이 가능하며 산소, 질소, 압축공기를
    최대 30bar까지 압력 조절이 가능합니다.

Option

  • Linear Motor System 선택 가능

    기본으로 servo+Rack&pinion system을
    적용합니다. 옵션으로 Linear Motor system을
    선택 적용할 수 있습니다.
    리니어 시스템은 기구부의 구성을 간결히
    할 수 있으며 보다 정밀한 가공이 가능합니다.

  • 다양한 레이저 적용 가능

    작업목적, 재료특성, 레이저출력, 제조사에
    따라 원하는 구성으로 다양한 레이저 적용이
    가능합니다.

  • 전용 Cotroller 및 프로그램 선택 가능

    고객의 요구에 따라 다양한 컨트롤러 및 운영
    프로그램을 선택하실 수 있습니다.
    모든 운영 프로그램은 한글화되어 사용하기
    편리합니다.

  • Fiber 전용 Head 선택 가능

    작업 목적, 재료의 특성, 레이저 출력에 따라 적합한
    레이저 헤드의 적용이 가능합니다.
    전용 레이저 헤드는 중요한 부품이므로 상담을
    통해 결정하여 드립니다.

재료 가공 샘플

  • 금속

  • 비철 금속
