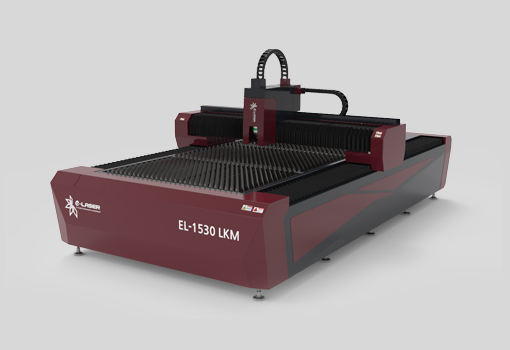

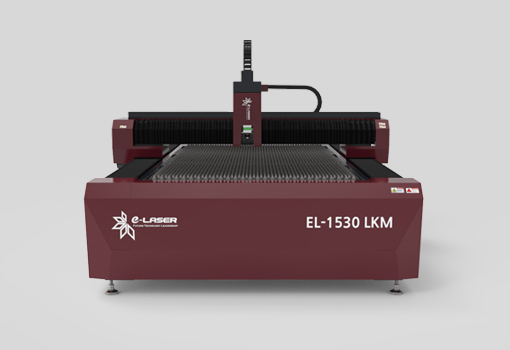

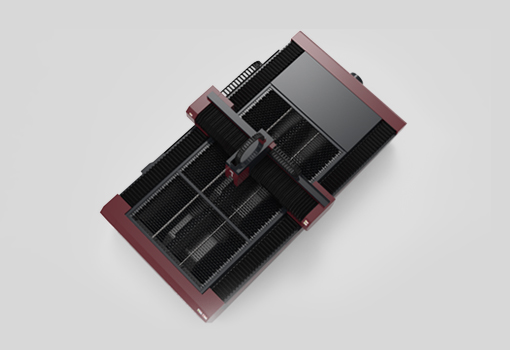

EL-1530LKM Fiber

EL-1530LKM은 금속 가공 전용으로 제작된 장비 입니다.
고객의 요구에 맞는 (1500x3000)의 넓은 가공영역을 가지고 있으며 레이저 노즐이 자동으로 움직이는
오토포커스 기능 기본 장착, 서보모터 기본 장착으로 움직임이 빠르고 정밀하며 rack&pinion 방식으로
정확한 가공 성능과 내구성을 보유하고 있습니다. 4KW 이상의 Fiber laser를 장착할 수 있어
높은 출력으로 가동이 가능하며 레이저 수명은 10만 시간으로 반영구적입니다.
높은 출력의 장비인 만큼 금속 가공전용입니다.

금속가공을 위한 Fiber optic 기술을 적용하였으며 절단가스의 빠른 전환과 정확한 압력 제어를 위해
30bar 까지 제어 가능한 Laser Gas Ragulator를 적용하였습니다.
레이저 발진기는 작업 목적에 따라 300W~4KW까지 적용이 가능하며,
작업효율을 위한 exchange table 장착이 가능합니다.

이레이저의 모든 제품은 사용자의 요구와 작업 환경에 따라 맞춤 제작이 가능합니다.

카다로그 다운로드

견적 문의하기

Specification

가공 범위1500 x 3000mm
최대 이송 속도120m/min
최대 절단 속도60000mm/min
위치 정밀도±0.1mm/3,000mm
반복 정밀도±0.03mm
CAM programcypcut(기본), Lantek, actcut (option)
데이터 입력방식USB 인터페이스 직결, USB 메모리
지원 컴퓨터운영체제Windows 7 이상 Windows10 까지
Fiber Laser1064nm, Fiber Laser
드라이브 시스템Rack&pinion+servo motor system(기본)
전원 공급3상 380V 60Hz

Cutting Capacity (mm)

레이저 출력	Mild steel	Stainless	Aluminium	Brass
700W	7.4	3	2	2
1KW	12	6	6	5
2KW	19.3	8	8.5	7
3KW	20	11.3	12	10.5
4KW	25	16	16	12

동영상

장비의 특징

고강성 Frame적용

고강성 Main Frame을 적용하여 진동을 최소화
하였으며 3000도 이상의 열처리 과정을 거쳐
뒤틀림을 최소화 하였습니다.
뛰어난 절단 성능

CO2 레이저 대비 월등한 절단 성능과
절단 속도를 자랑합니다.
또한 Fiber laser는 수명이 10만 시간에 달하여
유지 보수 비용도 매우 저렴합니다.
고반사 비철 금속 가공 가능

특허받은 Fiber laser기술로 금속에서 반사되는
반사광을 원천적으로 차단하여 레이저를
손상시키지 않고 구리, 알루미늄, 금 ,은, 황동 등의
기존 Fiber laser로 가공하지 못했던 고반사 금속도
안전하게 가공이 가능합니다.
Laser Gas Ragulator 적용

전용 가스 레귤레이터를 적용하여 정확한 절단
가스 압력 조절이 가능하며 산소, 질소, 압축공기를
최대 30bar까지 압력 조절이 가능합니다.

Option

Linear Motor System 선택 가능

기본으로 servo+Rack&pinion system을
적용합니다. 옵션으로 Linear Motor system을
선택 적용할 수 있습니다.
리니어 시스템은 기구부의 구성을 간결히
할 수 있으며 보다 정밀한 가공이 가능합니다.
다양한 레이저 적용 가능

작업목적, 재료특성, 레이저출력, 제조사에
따라 원하는 구성으로 다양한 레이저 적용이
가능합니다.
전용 Cotroller 및 프로그램 선택 가능

고객의 요구에 따라 다양한 컨트롤러 및 운영
프로그램을 선택하실 수 있습니다.
모든 운영 프로그램은 한글화되어 사용하기
편리합니다.
Fiber 전용 Head 선택 가능

작업 목적, 재료의 특성, 레이저 출력에 따라 적합한
레이저 헤드의 적용이 가능합니다.
전용 레이저 헤드는 중요한 부품이므로 상담을
통해 결정하여 드립니다.
